PRODUCT DETAIL
产品详情
ISO双气动真空角阀

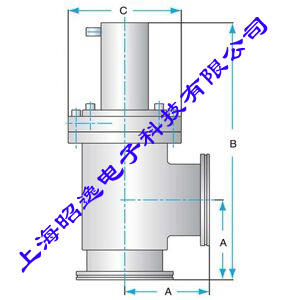

[ISO双气动真空角阀] 规格参数：

ISO双气动真空角阀(有软管)

Model No.
Flange type
A
B
C
AVB-ISO63-P2
ISO63
82.8
274.3
99.6
AVB-ISO80-P2
ISO80
89.2
284.7
114.1
  AVB-ISO100-P2
  ISO100
113.5
370.1
156.1
  AVB-ISO160-P2
  ISO160
159.1
515.1
234.9


ISO双气动真空角阀(无软管)

Model No.
Flange type
A
B
C
AV-ISO63-P2
ISO63
82.8
274.3
99.6
AV-ISO80-P2
ISO80
89.2
284.7
114.1
  AV-ISO100-P2
  ISO100
113.5
370.1
156.1
  AV-ISO160-P2
  ISO160
159.1
515.1
234.9

[ISO双气动真空角阀] 基本描述：

1.ISO双气动真空角阀又名ISO常开式高真空挡板阀其英文描述ISO Pneumatically Actuated Angle Valve（Double acting）
2.ISO双气动真空角阀主要由阀体,ISO真空法兰,阀芯(成型波纹管或者焊接波纹管阀芯),气缸和螺丝构成
3.ISO双气动真空角阀的口径ISO63~ISO500（2.5inch~20inch）
4.ISO双气动真空角阀标配不带电磁阀和信号线( 执行开关)

[ISO双气动真空角阀] 产品特点：

  1.ISO双气动真空角阀和KF中心支架,ISO真空法兰,ISO真空卡钳配套使用
  2.ISO双气动真空角阀和ISO真空三通,四通,五通,六通,弯头,ISO真空波纹管,ISO真空软管,真空腔体配合使用
  3.ISO双气动真空角阀带电磁感应和信号线,靠通气开启和关闭（with bellows,air to open,air to close）

[ISO双气动真空角阀] 适用范围：

  1.阀门漏率：≤1.3x10-5~10-10  std.cc/second
  2.适用压力：2x10-9  torr~760 torr
  3.适用温度：-30~+150°C
  4.最大压差：1.2 Bar
  5.动作气压：4~6.5 kg/cm2

[ISO双气动真空角阀] 主要材质：

  1.连接口标配材质：304
  2.阀本体标配材质：304
  3.波纹管标配材质：304  or  316L or  AM350 (可依据客户要求选配)
  4.密封圈标配材质：Viton （轴封为波纹管）
  5.上气缸标配材质：Al （可选配304材质）

[ISO双气动真空角阀] 包装方式：

  1.纸箱包装,如有特殊要求,请来电说明
